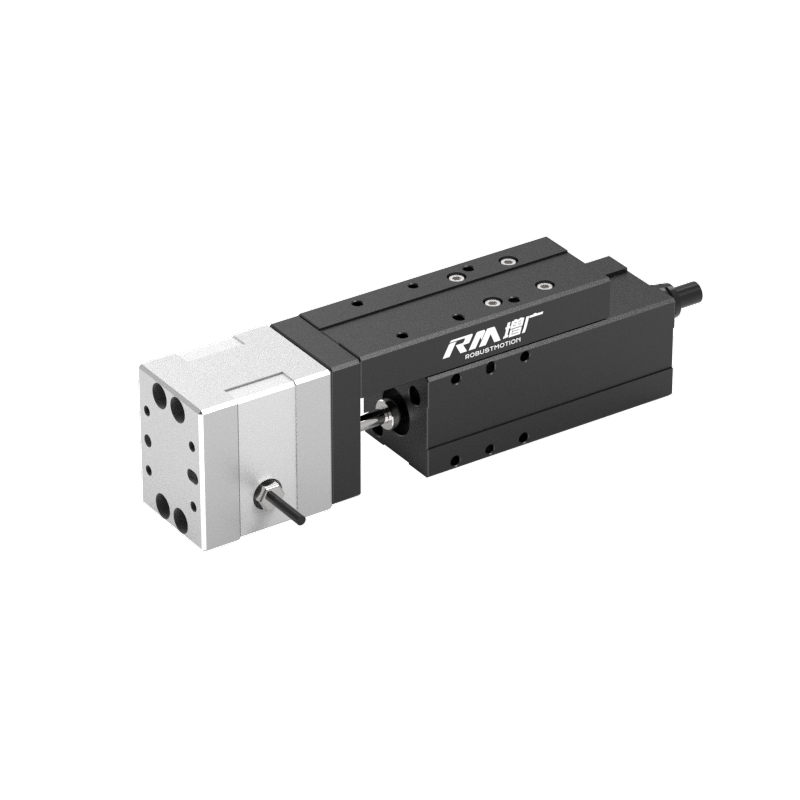

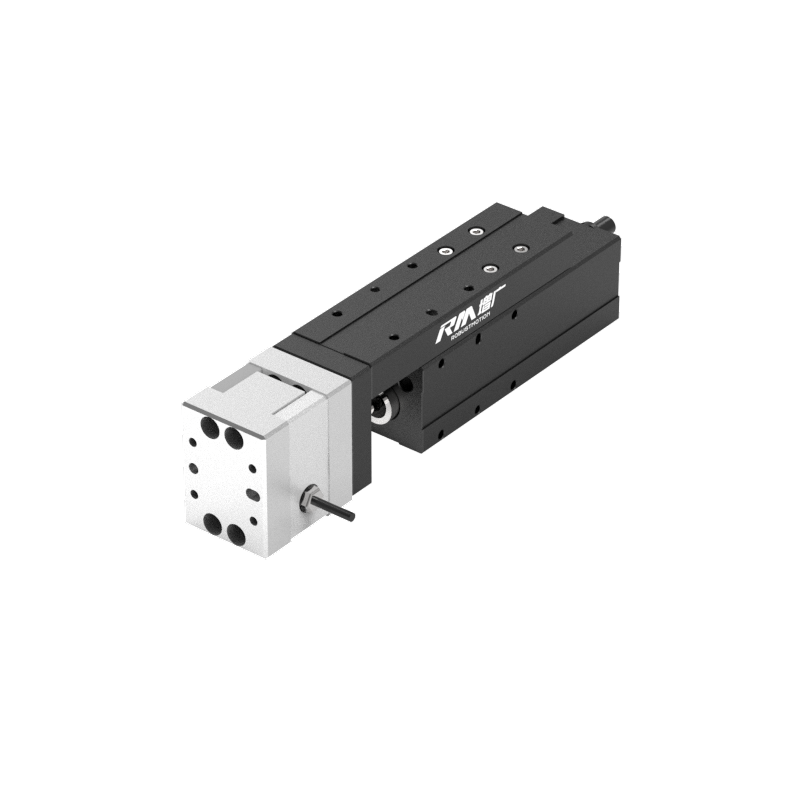

RM-NPLA-HF 精密力控型微型平臺型推桿

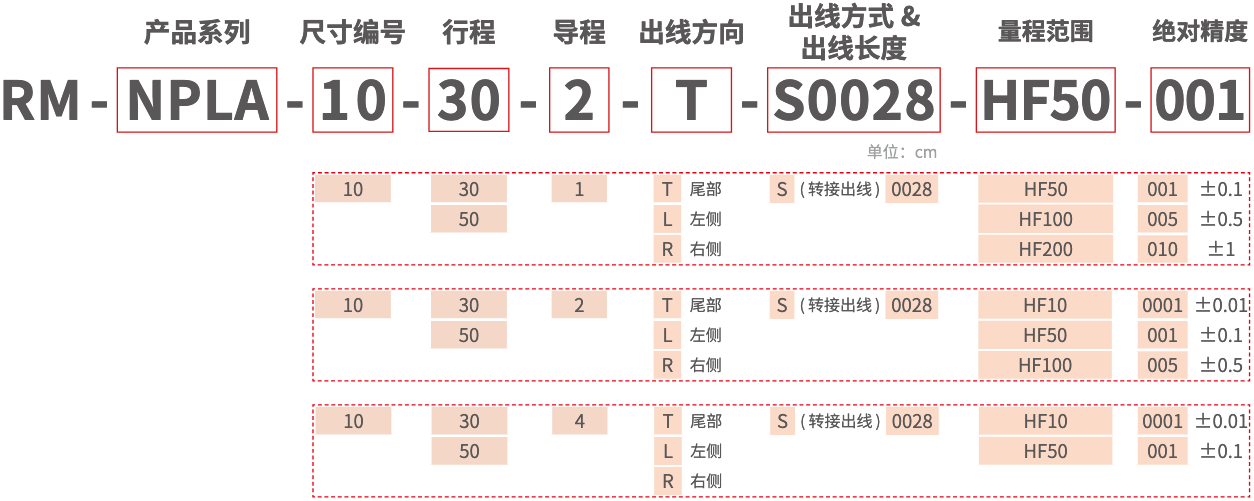

型號說明
產品參數
產品型號及參數 ( 適用于 HF50、HF100、HF200 的傳感器量程范圍 )
手機可滑動查看表格
 |
 |
 |
 |
 |
 |
|
| 型號名 | RM-NPLA-10-30-1-HF | RM-NPLA-10-30-2-HF | RM-NPLA-10-30-4-HF | RM-NPLA-10-50-1-HF | RM-NPLA-10-50-2-HF | RM-NPLA-10-50-4-HF |
| 尺寸編號 | 10 | 10 | 10 | 10 | 10 | 10 |
| 行程 | 30 | 30 | 30 | 50 | 50 | 50 |
| 導程 | 1 | 2 | 4 | 1 | 2 | 4 |
| 最高速度（mm/s） | 50 | 100 | 200 | 50 | 100 | 200 |
| 最大負載質量 - 水平 | 2 | 2 | 2 | 2 | 2 | 2 |
| 最大負載質量 - 垂直 | 3 | 2 | 1 | 3 | 2 | 1 |
| 重復精度 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 適用控制器 | RM-CEUF、 RM-CEMF |
RM-CEUF、 RM-CEMF |
RM-CEUF、 RM-CEMF |
RM-CEUF、 RM-CEMF |
RM-CEUF、 RM-CEMF |
RM-CEUF、 RM-CEMF |
| 支持總線協議 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |||||
| 額定電壓（V） | DC24±10% | DC24±10% | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 額定電流（A） | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 |
| 電纜長度 | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） |
| 質量 | 0.7 | 0.7 | 0.7 | 0.8 | 0.8 | 0.8 |
| 使用環境 | 0~40℃, 85%RH 以下（無結露情況下） | |||||
| 防護等級 | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 |
產品型號及參數 ( 適用于 HF10 的傳感器量程范圍 )
手機可滑動查看表格
 |
 |
 |
 |
|
| 型號名 | RM-NPLA-10-30-2-HF10 | RM-NPLA-10-30-4-HF10 | RM-NPLA-10-50-2-HF10 | RM-NPLA-10-50-4-HF10 |
| 尺寸編號 | 10 | 10 | 10 | 10 |
| 導程 | 2 | 4 | 2 | 4 |
| 行程 | 30 | 30 | 50 | 50 |
| 最高速度（mm/s） | 100 | 200 | 100 | 200 |
| 最大負載質量 - 水平 | 0.5 | 0.5 | 0.5 | 0.5 |
| 最大負載質量 - 垂直 | 0.5 | 0.3 | 0.5 | 0.3 |
| 重復精度 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 適用控制器 | RM-CEUF、RM-CEMF | RM-CEUF、RM-CEMF | RM-CEUF、RM-CEMF | RM-CEUF、RM-CEMF |
| 支持總線協議 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |||
| 額定電壓（V） | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 額定電流（A） | 1.25 | 1.25 | 1.25 | 1.25 |
| 電纜長度 | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） | 3/5（可選配） |
| 質量 | 0.7 | 0.7 | 0.8 | 0.8 |
| 使用環境 | 0~40℃, 85%RH 以下（無結露情況下） | |||
| 防護等級 | IP40 | IP40 | IP40 | IP40 |
傳感器不同量程對應的閉環出力范圍表
手機可滑動查看表格
|
導程 |
行程 | 閉環出力范圍（N） | ||||
| HF10-0001 | HF50-001 | HF100-005 | HF200-010 | |||
| 1 | 30、50 | / | 0.2~49.8 | 0.6~99.4 | 1.1~198.9 | |
| 2 | 30、50 | 0.02~9.98 | 0.2~49.8 | 0.6~99.4 | / | |
| 4 | 30、50 | 0.02~9.98 | 0.2~49.8 | / | / | |
說明
1.本產品手冊提供的圖紙為默認的標配型號，如需選配不同電機方向、出線方向或出線方式等的其他型號，請聯系本地銷售代表索取選配型號的圖紙。
2.如產品需要帶剎車功能 , 請聯系銷售代表獲取相關圖紙。
