RM-ZR 直線旋轉執行器

高性能高精度高速接觸無過沖高可靠性

關鍵詞：

所屬分類：

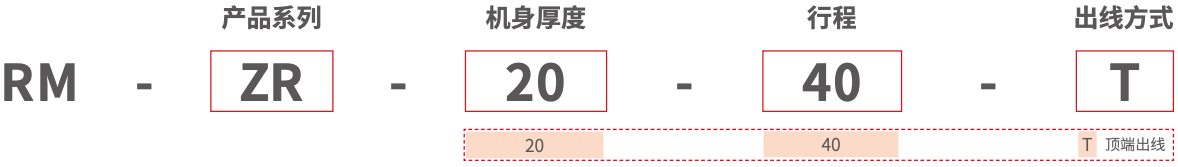

型號說明

產品參數

手機可滑動查看表格


型號名	RM-ZR-20-40-T
機身厚度	20
行程	40
持續推力¹(N)	2.8
峰值推力¹(N)	4
推力常數(N/A)	6.5
移動質量	150
額定扭矩¹(mN.m)	16
峰值轉矩¹(mN.m)	48
額定轉速(r/min)	3000
最高轉速(r/min)	5000
最大負載	150
力重復精度(N)	±0.03（推力<1） ±0.1（推力≥1）
Z軸重復定位精度(μm)	±10
頻率(Hz)	5
直線行程分辨率(μm)	0.5
旋轉編碼器分辨率(°)	0.003（17位）
ZR輸出軸徑向跳動(μm)	±10
ZR輸出軸軸向跳動(μm)	±10
ZR輸出軸直線度(μm)	±10
吸附力	≤ -90（X-KCV15HS 真空發生器測試）
負壓差	≤ -20（X-KCV15HS 真空發生器測試）
適用控制器	RM-CEU, RM-CEM
支持總線協議	ModbusRTU, EtherCAT, ModbusTCP, PROFINET, EtherNet/IP, CC-LINK, CANopen
工作電壓(V)	24VDC±10%
額定電流(A)	直線(0.55) 旋轉(1.5)
峰值電流(A)	直線(1.65) 旋轉(4.5)
質量	0.6
線纜長度	3
使用環境	0~40℃, 85%RH以下(無結露情況下)
防護等級	IP40
