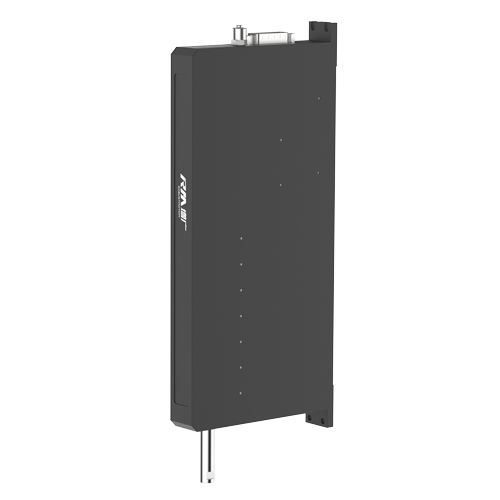

RM-ZRS 直線旋轉執行器

極薄機身厚度高力控精度持續推力范圍15N 最高行程分辨率0.5μm 最高重復定位精度±5μm

關鍵詞：

所屬分類：

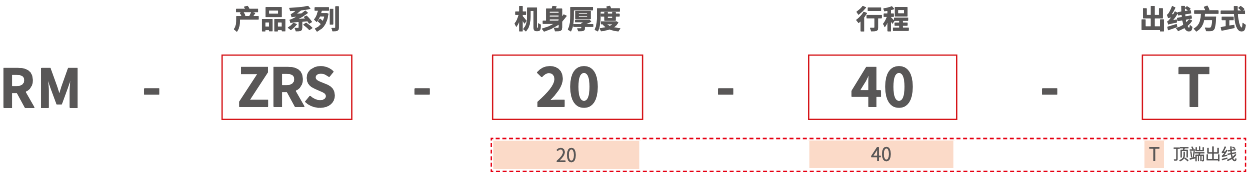

型號說明

產品參數

手機可滑動查看表格


型號名	RM-ZRS-20-40-T
機身厚度	20
行程	40
持續推力¹(N)	15
峰值推力¹(N)	20
推力常數(N/A)	13.5
移動質量	200
額定扭矩¹(mN.m)	23
峰值轉矩¹(mN.m)	60
額定轉速(r/min)	1000
最高轉速(r/min)	1500
最大負載	200
力重復精度(N)	±0.03（推力<1） ±0.1（推力≥1）
Z軸重復定位精度(μm)	±5
頻率(Hz)	5
直線行程分辨率(μm)	0.5
旋轉編碼器分辨率(°)	0.003（17位）
ZR輸出軸徑向跳動(μm)	±10
ZR輸出軸軸向跳動(μm)	±10
ZR輸出軸直線度(μm)	±10
吸附力	≤ -95（X-KCV15HS 真空發生器測試）
負壓差	≤ -23（X-KCV15HS 真空發生器測試）
適用控制器	RM-CEU, RM-CEM
支持總線協議	ModbusRTU, EtherCAT, ModbusTCP, PROFINET, EtherNet/IP, CC-LINK, CANopen
工作電壓(V)	24VDC±10%
額定電流(A)	直線(1.45) 旋轉(0.54)
峰值電流(A)	直線(3.15) 旋轉(1.5)
質量	1.1
線纜長度	3
使用環境	0~40℃, 85%RH以下(無結露情況下)
防護等級	IP40
