RM-RPLA 折返平臺型推桿

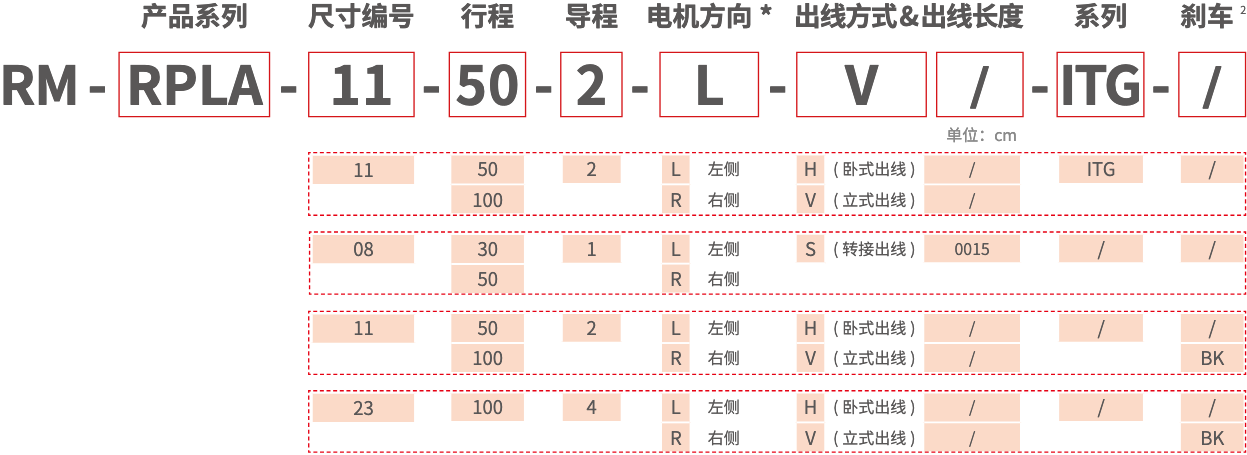

型號說明
產品參數
產品型號及參數 - ITG一體式（控制器內置）
手機可滑動查看表格
 |
 |
|
| 型號名 | RM-RPLA-11-50-2-ITG | RM-RPLA-11-100-2-ITG |
| 尺寸編號 | 11 | 11 |
| 行程 | 50 | 100 |
| 導程 | 2 | 2 |
| 最高速度(mm/s) | 100 | 100 |
| 最大推壓力1(N) | 300 | 300 |
| 最大負載質量-水平 | 3 | 3 |
| 最大負載質量-垂直 | 1.5 | 1.5 |
| 重復精度 | ±0.02 | ±0.02 |
| 動態負載允許力矩(N.m) | MR: 7.9, MP:4.0, MY:5.8 | MR: 7.9, MP:4.0, MY:5.8 |
| 控制方式-總線 | Modbus RTU/CANopen | Modbus RTU/CANopen |
| 控制方式-接口 | I/O 控制 | I/O 控制 |
| I/O 接口 | 輸入3 點(NPN), 輸出3 點(NPN) | 輸入3 點(NPN), 輸出3 點(NPN) |
| 額定電壓(V) | DC24±10% | DC24±10% |
| 額定電流(A) | 2 | 2 |
| 質量 | 0.9 | 1.1 |
| 使用環境 | 0~40℃、85%RH 以下(無結露情況下) | 0~40℃、85%RH 以下(無結露情況下) |
| 防護等級 | IP40 | IP40 |
產品型號及參數 - 分體式型號（控制器外置）
手機可滑動查看表格
 |
 |
 |
 |
 |
|
| 型號名 | RM-RPLA-08-30-1 | RM-RPLA-08-50-1 | RM-RPLA-11-50-2 | RM-RPLA-11-100-2 | RM-RPLA-23-100-4 |
| 尺寸編號 | 08 | 08 | 11 | 11 | 23 |
| 行程 | 30 | 50 | 50 | 100 | 100 |
| 導程 | 1 | 1 | 2 | 2 | 4 |
| 最高速度(mm/s) | 50 | 50 | 100 | 100 | 115 |
| 最大推壓力1(N) | 55 | 55 | 300 | 300 | 2000 |
| 最大負載質量-水平 | 2 | 2 | 3 | 3 | 50 |
| 最大負載質量-垂直 | 1 | 1 | 1.5 | 1.5 | 30 |
| 重復精度 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.03 |
| 動態負載允許力矩(N.m) | MR: 3, MP:1.9, MY:1.9 | MR: 3, MP:1.9, MY:1.9 | MR: 7.9, MP:4.0, MY:5.8 | MR: 7.9, MP:4.0, MY:5.8 | MR: 17, MP:25, MY:17 |
| 控制器 | RM-C-20, RM-CEP-20, RM-CEM |
RM-C-20, RM-CEP-20, RM-CEM |
RM-C-20, RM-CEP-20, RM-CEM |
RM-C-20, RM-CEP-20, RM-CEM |
RM-C-60, RM-CEP-60, RM-CEM |
| 支持總線協議 | Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen |
Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen |
Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen |
Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen |
Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen |
| 額定電壓(V) | DC24±10% | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 額定電流(A) | 2 | 2 | 2 | 2 | 4.2 |
| 質量 | 0.4 | 0.6 | 0.9 | 1.1 | 6.5 |
| 使用環境 | 0~40℃、85%RH 以下(無結露情況下) | 0~40℃、85%RH 以下(無結露情況下) | 0~40℃、85%RH 以下(無結露情況下) | 0~40℃、85%RH 以下(無結露情況下) | 0~40℃、85%RH 以下(無結露情況下) |
| 防護等級 | IP40 | IP40 | IP40 | IP40 | IP50 |
說明
1. 數據來源于25℃實驗室實測結果。
2. 如產品需要帶剎車功能, 請聯系銷售代表獲取相關圖紙。
3. 本產品手冊提供的圖紙為默認的標配型號，如需選配不同電機方向、出線方向或出線方式等的其他型號，請聯系本地銷售代表索取選配型號的圖紙。
力矩方向
